如何校驗檢定電磁流量計？
時間: 2018-12-21 23:14
瀏覽次數：
講述什么是電磁流量計校驗檢定，校驗檢定的方法，不同方法的優缺點，和講述校驗的一些原理和依據。電磁流量計校驗檢定的最終結果。
一、電磁流量計校驗檢定的方法
實流校驗方法和流量標準裝置的分類為了獲得電磁流量計的流量值及其精確度，必須對電磁流量計作流量校驗或標定。電磁流量計的校驗有直接測量法和間接測量法兩種方式。
（1）直接流量法亦稱實流校驗法，是以實際流體流過被校驗儀表，再用別的標準裝置（標準流量計或流量標準計量器具）測出流過流體的流量，與被校儀表的流量值作比較，或?qū)⒋龢?biāo)定儀表進行分度。這種方法有人稱作濕法標定（wet calibration）。實流校驗法獲得的流量值既可靠又準確，為目前許多電磁流量計（如電磁流量計、容積式流量計、渦輪流量計、科里奧利質量流量計）所采用，而且作為建立標準流量的方法。
（2）間接測量法是以測量電磁流量計傳感器的結構尺寸或其它與計算流量有關的量，并按規定方法使用，間接地校驗其流量值，獲得相應的精確度。這種方法相對于濕法標定亦有稱作干法標定（dry calibration）。

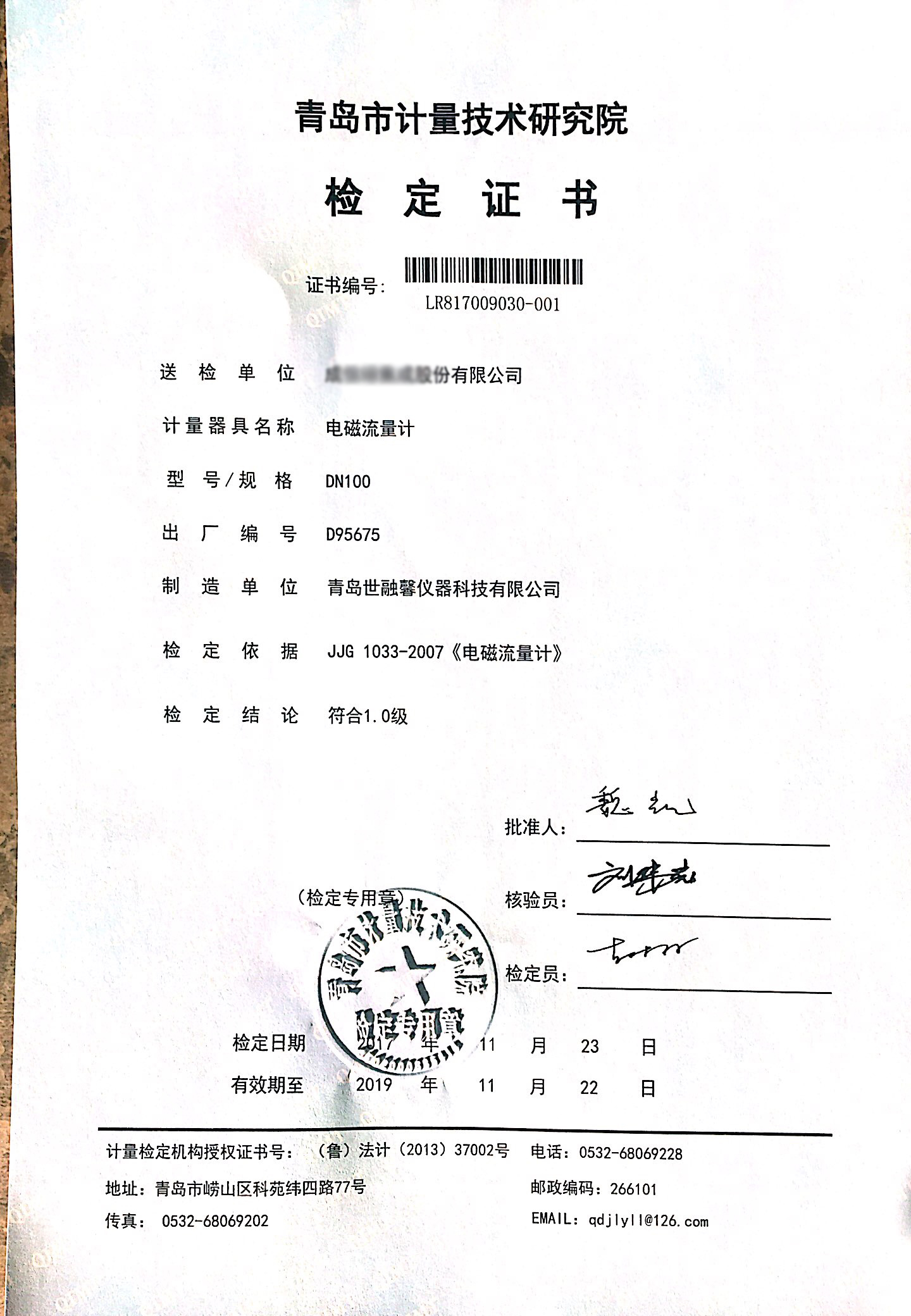

.jpg)
二、電磁流量計校驗檢定的由來和原理
差壓式儀表中已經標準化了的孔板、噴嘴、文丘利管積累了豐富數據，有相應的標準，就是采用檢驗其幾何尺寸與校驗配套差壓計的差壓值，作間接法校驗的；但有時候超越標準范圍或?yàn)榱双@得較高的精確度亦有采用實流校驗。靶式流量計的間接校驗法是在測量靶與通道尺寸的基礎上用掛重法計算流量值來實現的。國外有些制造廠已對浮子流量計僅作校驗浮子和錐形管尺寸以及浮子重量來確定流量，其精確度比實流校驗的儀表低一些。彎管流量計雖然還未標準化，由于對其測量精確度要求較低，一般也用間接法。有些儀表現在雖采用實流校驗，如渦街流量計，均速管流量計，但有實現間接校驗法的潛在可能性。
隨著工業生產大型化，大管徑大流量測量日益增加，大型實流校驗用的設備造價昂貴，很難普遍建立。特殊流體以及高溫、低溫或高壓等特殊狀態下流體的流量測量，用實流校驗呈現困難甚至無法實現。采用直接法和間接法相結合的折衷方法，例如對流量較小的中小口徑流量計作實流校驗后，利用相似原理間接地推算大管徑儀表的流量。例如，國外某著名超聲流量計專業制造廠，本廠也無實流校驗裝置，僅用間接的靜態方式在廠內校驗，只是在開發階段借用他人設備取得實驗數據和驗證。
三、電磁流量計校驗檢定的結果
插入式電磁流量計有流量計法和流速計法二種實流校驗方法。流量計法本章所述方法和設備同樣適用；流速計法則不屬管道儀表校驗方法，液體用直線明（水）槽，氣體用低速風洞。
實流校驗分為“離線”實流校驗和“在線”實流校驗。離線實流校驗就是將儀表置于實驗室的流量標準裝置上，在參比條件（亦稱正常條件）下獲得儀表流量測量范圍及其基本誤差；在線實流校驗就是儀表安裝在現場管道，設置適合在現場校驗的流量標準裝置，不一定完全符合參比條件下校驗儀表，校驗所得儀表誤差為現場實際誤差，包括基本誤差和附加誤差（例如流速分布畸變附加誤差）?，F(xiàn)場在線校驗要求獲得實際誤差，因此不能按正常條件來要求，應按實際使用條件靈活地確定校驗方案。
作離線實流校驗的流量標準裝置有兩種應用側重點不同的類型。第一種類型通常為電磁流量計研究機構和計量部門的實驗室設施，作為流量模擬裝置，要符合參比條件下對儀表測試。所謂參比條件即抽取現場實際使用的典型條件，一般為單相、勻質牛頓流體，流動狀態應為定常流，電磁流量計入口處具有充分發展的速度分布等。
通過校驗和測試以求得：
①流量范圍及其基本誤差；
②儀表變換函數；
③工作介質、流動特性等實際使用條件和參比條件之間有差異時對儀表特性的影響等。
儀表制造廠和使用單位有時也設置這一類型裝置。本類裝置均規范化，有相應的標準和檢定規程。第二種類型為儀表制造廠為某一特定儀表的產品檢驗而建造的裝置，校驗儀表的流量范圍及其基本誤差，檢查重復性、非線性等產品制造質量。儀表制造廠出廠校驗只能給出基本誤差，因?yàn)橥环N儀表可能應用到各種與規定條件不符的場合，其附加誤差只能由用戶（或在制造廠幫助下）按照制造廠或研究部門提供模擬實驗數據來估算，或作現場在線校驗。本類裝置與第一種裝置在要求上不一樣，因此裝置的建設方案有較大差異，隨著電磁流量計品種和產量的發展，正多樣化地演變著。在實踐、比較、總結的基礎上，這些還未規范化的裝置，將逐漸為人們所認可而趨向規范化。
間接校驗法因儀表類型而異，實流校驗法雖也因儀表類型而有些差別，但有較多共性，應用普遍。本章對實驗室實流校驗方法、類型和現場校驗的裝置作簡要闡述，還列舉若干使用單位探索和采用的現場校驗方法，這些方法在要求不太高的場所，確實也解決了一些問題。
四、電磁流量計校驗檢定流量的分類
可按下列不同的原則分類。
1、按測量流體分，有：①液體（水、油）；②氣體；③多組分（如水和油混合）流體；④多相流體（液固、氣液、氣固）。前二類裝置已普遍應用，后二類則尚處于研究機構探索階段。
2、按流量標準計量器具量值傳遞方法分，有：①原始標準；②傳遞標準。原始標準是指由基本量（長度、質量、時間等）組合的標準，傳遞標準是由原始標準傳遞的標準。
3、按流量標準裝置采用的計量器具分：①標準流量計法；②容積法；③質量法。
實流校驗方法和流量標準裝置的分類為了獲得電磁流量計的流量值及其精確度，必須對電磁流量計作流量校驗或標定。電磁流量計的校驗有直接測量法和間接測量法兩種方式。
（1）直接流量法亦稱實流校驗法，是以實際流體流過被校驗儀表，再用別的標準裝置（標準流量計或流量標準計量器具）測出流過流體的流量，與被校儀表的流量值作比較，或?qū)⒋龢?biāo)定儀表進行分度。這種方法有人稱作濕法標定（wet calibration）。實流校驗法獲得的流量值既可靠又準確，為目前許多電磁流量計（如電磁流量計、容積式流量計、渦輪流量計、科里奧利質量流量計）所采用，而且作為建立標準流量的方法。
（2）間接測量法是以測量電磁流量計傳感器的結構尺寸或其它與計算流量有關的量，并按規定方法使用，間接地校驗其流量值，獲得相應的精確度。這種方法相對于濕法標定亦有稱作干法標定（dry calibration）。
二、電磁流量計校驗檢定的由來和原理
差壓式儀表中已經標準化了的孔板、噴嘴、文丘利管積累了豐富數據，有相應的標準，就是采用檢驗其幾何尺寸與校驗配套差壓計的差壓值，作間接法校驗的；但有時候超越標準范圍或?yàn)榱双@得較高的精確度亦有采用實流校驗。靶式流量計的間接校驗法是在測量靶與通道尺寸的基礎上用掛重法計算流量值來實現的。國外有些制造廠已對浮子流量計僅作校驗浮子和錐形管尺寸以及浮子重量來確定流量，其精確度比實流校驗的儀表低一些。彎管流量計雖然還未標準化，由于對其測量精確度要求較低，一般也用間接法。有些儀表現在雖采用實流校驗，如渦街流量計，均速管流量計，但有實現間接校驗法的潛在可能性。
隨著工業生產大型化，大管徑大流量測量日益增加，大型實流校驗用的設備造價昂貴，很難普遍建立。特殊流體以及高溫、低溫或高壓等特殊狀態下流體的流量測量，用實流校驗呈現困難甚至無法實現。采用直接法和間接法相結合的折衷方法，例如對流量較小的中小口徑流量計作實流校驗后，利用相似原理間接地推算大管徑儀表的流量。例如，國外某著名超聲流量計專業制造廠，本廠也無實流校驗裝置，僅用間接的靜態方式在廠內校驗，只是在開發階段借用他人設備取得實驗數據和驗證。
三、電磁流量計校驗檢定的結果
插入式電磁流量計有流量計法和流速計法二種實流校驗方法。流量計法本章所述方法和設備同樣適用；流速計法則不屬管道儀表校驗方法，液體用直線明（水）槽，氣體用低速風洞。
實流校驗分為“離線”實流校驗和“在線”實流校驗。離線實流校驗就是將儀表置于實驗室的流量標準裝置上，在參比條件（亦稱正常條件）下獲得儀表流量測量范圍及其基本誤差；在線實流校驗就是儀表安裝在現場管道，設置適合在現場校驗的流量標準裝置，不一定完全符合參比條件下校驗儀表，校驗所得儀表誤差為現場實際誤差，包括基本誤差和附加誤差（例如流速分布畸變附加誤差）?，F(xiàn)場在線校驗要求獲得實際誤差，因此不能按正常條件來要求，應按實際使用條件靈活地確定校驗方案。
作離線實流校驗的流量標準裝置有兩種應用側重點不同的類型。第一種類型通常為電磁流量計研究機構和計量部門的實驗室設施，作為流量模擬裝置，要符合參比條件下對儀表測試。所謂參比條件即抽取現場實際使用的典型條件，一般為單相、勻質牛頓流體，流動狀態應為定常流，電磁流量計入口處具有充分發展的速度分布等。
通過校驗和測試以求得：
①流量范圍及其基本誤差；
②儀表變換函數；
③工作介質、流動特性等實際使用條件和參比條件之間有差異時對儀表特性的影響等。
儀表制造廠和使用單位有時也設置這一類型裝置。本類裝置均規范化，有相應的標準和檢定規程。第二種類型為儀表制造廠為某一特定儀表的產品檢驗而建造的裝置，校驗儀表的流量范圍及其基本誤差，檢查重復性、非線性等產品制造質量。儀表制造廠出廠校驗只能給出基本誤差，因?yàn)橥环N儀表可能應用到各種與規定條件不符的場合，其附加誤差只能由用戶（或在制造廠幫助下）按照制造廠或研究部門提供模擬實驗數據來估算，或作現場在線校驗。本類裝置與第一種裝置在要求上不一樣，因此裝置的建設方案有較大差異，隨著電磁流量計品種和產量的發展，正多樣化地演變著。在實踐、比較、總結的基礎上，這些還未規范化的裝置，將逐漸為人們所認可而趨向規范化。
間接校驗法因儀表類型而異，實流校驗法雖也因儀表類型而有些差別，但有較多共性，應用普遍。本章對實驗室實流校驗方法、類型和現場校驗的裝置作簡要闡述，還列舉若干使用單位探索和采用的現場校驗方法，這些方法在要求不太高的場所，確實也解決了一些問題。
四、電磁流量計校驗檢定流量的分類
可按下列不同的原則分類。
1、按測量流體分，有：①液體（水、油）；②氣體；③多組分（如水和油混合）流體；④多相流體（液固、氣液、氣固）。前二類裝置已普遍應用，后二類則尚處于研究機構探索階段。
2、按流量標準計量器具量值傳遞方法分，有：①原始標準；②傳遞標準。原始標準是指由基本量（長度、質量、時間等）組合的標準，傳遞標準是由原始標準傳遞的標準。
3、按流量標準裝置采用的計量器具分：①標準流量計法；②容積法；③質量法。
