孔板流量計

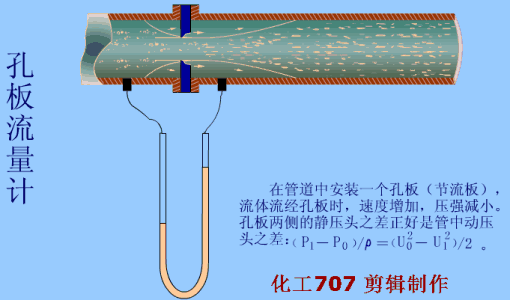

　　孔板流量計是將標準孔板與多參量差壓變送器（或差壓變送、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量。

　　廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量?？装辶髁坑嫳粡V泛適用于煤炭、化工、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。

　　在過程自動化儀表與裝置中，流量儀表有兩大功用：作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。

——孔板流量計優點——

（1）標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；

（2）結構易于復制，簡單、牢固、性能穩定可靠、價格低廉；

（3）應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量；

（4）檢測件和差壓顯示儀表可分開不同廠家生產，便與專業化規模生產。

——孔板流量計缺點——

（1）測量的重復性、精確度在流量傳感器中屬于中等水平，由于眾多因素的影響錯綜復雜，精確度難于提高；

（2）范圍度窄，由于流量系數與雷諾數有關,一般范圍度僅3∶1～4∶1；

（3）有較長的直管段長度要求，一般難于滿足。尤其對較大管徑，問題更加突出；

（4）壓力損失大；

（5）孔板以內孔銳角線來保證精度，因此傳感器對腐蝕、磨損、結垢、臟污敏感，長期使用精度難以保證，需每年拆下強檢一次；

（6）采用法蘭連接，易產生跑、冒、滴、漏問題，大大增加了維護工作量。
