電磁流量計參數選型
電磁流量計工作原理

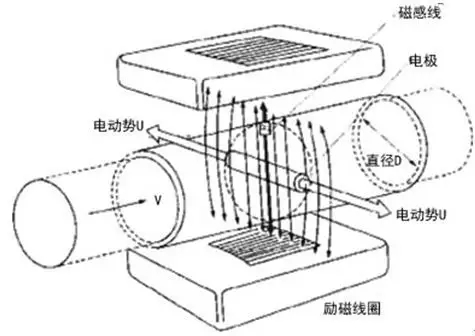

一體式電磁流量計是根據法拉第電磁感應定律，在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速v流動時，導電流體就切割磁力線.如果在管道截面上垂直于磁場的直徑兩端安裝一對電極則可以證明，只要管道內流速分布為軸對稱分布，兩電極之間產生感生電動勢：
e=KBDv (3-36)
式中，v為管道截面上的平均流速，k為儀表常數。由此可得管道的體積流量為：
qv= πeD/4KB (3-37)
由上式可見，體積流量qv與感應電動勢e和測量管內徑D成線性關系，與磁場的磁感應強度B成反比，與其它物理參數無關
【一體式電磁流量計產品介紹】
| 產品名稱 | 一體式電磁流量計 |
| 適用介質 | 水、污水、礦漿、紙漿、煤水漿、泥漿、酸、堿、鹽溶液等導電介質 |
| 管徑(DN) | DN10～DN600mm至更大 |
| 公稱壓力 | 0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力） |
| 工況溫度 | -20～+150℃（需更高溫度請與工廠聯系） |
| 測量精度 | ±0.5，±1.0% |
| 量程范圍 | 1：20～1:150 |
| 殼體襯里 | 橡膠；聚四氟乙烯；聚氨酯橡膠； |
| 供電方式 | 外供24VDC；220VAC；內置鋰電池（定貨時說明）； |
| 輸出信號 | 4～20mA二線制；脈沖0～1000HZ；RS485 |
| 防護等級 | IP65/IP67 |
| 防爆標志 | mdllBT4 |
| 表頭顯示 | 正反向累積流量；瞬時流量；滿量程百分比；故障自檢 |
| 連接方式 | 管道法蘭式，法蘭標準應符合GB9119-88。 |
| 特殊連接 | 螺紋式；插入式；分體式；（需特殊連接定貨時請說明） |
【一體式電磁流量計產品特點】
●測量不受流體密度、粘度、溫度、壓力和導電率變化的影響。
●測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有獨特的適應性。
●合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
●全數字量數量，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
●超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
●采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波礪磁，提高了流量測量的穩定性，功耗低。
●采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
●管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
●在現場可根據用戶實際需要在線修改量程。
●測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
●高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
●具有RS485、 RS232、Hart和Modbus Profibus-DP等數字通訊信號輸出（選配）。
●具有自檢與自診自診斷功能。
●小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）
●內部有三個積算器可分別顯示正向累積量反向累積量及差值積算量內部設有掉電時鐘，可記錄16次掉電時間（選配）
●紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）
【一體式電磁流量計電極選擇】
|
電極材料 |
耐蝕及耐磨性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
|
哈氏合金B(yǎng) |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 |
|
鉭 |
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |
【一體式電磁流量計襯里材料】
|
襯里材料 |
主要功能 |
適用范圍 |
|
硬橡膠 |
1. 可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀。 2. 忌強氧化劑。 |
1. 低于65℃ 2. 一般的酸、堿、鹽溶液 |
|
軟橡膠 |
1. 有較好的彈性，耐磨性能較好。 2. 耐一般的低濃度酸、堿，鹽介質的腐蝕，不耐氧化性介質的腐蝕 |
1. 低于65℃ 2. 測一般水、污水、泥漿、礦漿 |
|
聚四氟乙烯 （PTFE） 改性聚四氟乙烯 （PFA） |
1. 塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水。也能耐濃堿和各種有機溶劑。 2. 耐磨性和粘接性差。 |
1. -40℃～+130℃（PTFE） -40℃～+130℃（PFA） 2. 酸、堿等強腐蝕介質 3. 衛生類介質 |
【一體式電磁流量計參考流量范圍】
|
口徑 |
流量范圍（m3/h） |
口徑 |
流量范圍（m3/h） |
|
DN15 |
0.06~6.36 |
φ450 |
57.23～5722.65 |
|
DN20 |
0.11～11.3 |
φ500 |
70.65～7065.00 |
|
DN25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
DN40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
DN50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
DN65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
DN80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
DN100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
DN150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
DN200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
DN250 |
17.66～176.25. |
φ2000 |
1130.4～113040.00 |
|
DN300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
DN350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
DN400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
